Устойчивость к хлоридной точечной коррозии Inconel 625: расчет PREN и пределы применения в морской воде

Хлоридная точечная коррозия является наиболее распространенной причиной выхода из строя оборудования из нержавеющей стали в морской воде, и самый быстрый способ определить, выживет ли сплав, — это число, называемое PREN.Инконель 625 (UNS N06625)PREN примерно 51 - более чем в два раза выше, чем у нержавеющей стали 316L, и значительно превышает все общепринятые пороговые значения для полного погружения в морскую воду. В этой статье показано, как именно рассчитывается это число, как сплав 625 сравнивается с любым конкурирующим классом сплавов, что на практике означают данные о критической температуре точечной коррозии (CPT) и где лежат реальные пределы его применения -, чтобы инженеры, покупатели и составители спецификаций могли с уверенностью приводить цифры.

Что такое хлоридная точечная коррозия и почему она так опасна в морской воде?

Хлоридная точечная коррозия — это локальное разрушение защитной пассивной пленки сплава ионами хлорида, в результате которого образуются небольшие глубокие ямки, которые могут пробить оборудование гораздо быстрее, чем когда-либо произойдет равномерная коррозия -, а морская вода является наиболее распространенным природным источником ионов хлорида, которые ее приводят в движение.

Большинство коррозионностойких-сплавов выживают не потому, что они химически инертны, а потому, что они самопроизвольно образуют ультра-тонкий самовосстанавливающийся оксидный слой - пассивную пленку -, которая блокирует дальнейшее воздействие. В стоячей воде или воде с низким-кислородом хлориды (Cl⁻) атакуют эту пленку посредством особого механизма:

• Киноатака:небольшой ион хлорида адсорбируется на поверхности оксида и конкурирует с кислородом в слабых местах - включений, царапин, стрингеров MnS, дефектов сварного шва;
• Автокатализ:как только открывается микроскопическое отверстие, растворенные ионы металлов гидролизуются внутри него, высвобождая H⁺ и понижая локальный pH до значений всего 0–1, в то время как ионы хлорида мигрируют внутрь, чтобы уравновесить заряд;
• Распространение:яма теперь содержит собственную концентрированную соляную кислоту, поэтому она углубляется с возрастающей скоростью, хотя окружающая поверхность остается яркой и неповрежденной.

Именно это делает питтинг особенно опасным. Общая потеря веса может быть незначительной - и составлять несколько миллиграммов -, в то время как точечное отверстие проникает в стенку трубы толщиной 5 мм за несколько месяцев. Сбои являются скрытыми, внезапными и происходят-до-предупреждения. Морская вода содержит примерно 19 000–20 000 мг/л хлоридов (около 3,5% общей солености), поэтому при выборе материалов для морской эксплуатации доминирует один вопрос: может ли этот сплав противостоять хлоридной точечной коррозии - и как долго, при какой температуре и какой геометрии?

Что такое PREN и как он рассчитывается?

PREN - Эквивалентное число стойкости к точечной коррозии - — это однозначный-индекс, который оценивает устойчивость сплава к образованию хлоридных язв. Стандартная формула: PREN=%Cr + 3.3 × %Mo + 16 × %N.

Формула является эмпирической: она была разработана путем сопоставления состава сплава с измеренными критическими температурами питтинговой коррозии в семействе нержавеющих сталей. Каждый элемент получает свой коэффициент по определенной,-понятной причине:

• Кр (коэффициент 1,0):хром является основой пассивной пленки Cr₂O₃; Больше хрома означает более толстый и стабильный барьер, который быстрее заживает после повреждений.
• Мо (коэффициент 3,3):молибден — самый сильный союзник против хлоридов. Он замедляет растворение пленки, ускоряет репассивацию зарождающихся ямок и обогащает химический состав внутри ямок, поэтому он не может легко поддерживать автокаталитический цикл. Вот почему Мо имеет множитель 3,3.
• Н (коэффициент 16):Азот растворяется на поверхности сплава во время репассивации, повышает локальный pH внутри образовавшейся ямки и действует синергетически с Мо. Он имеет наибольший вес - 16 на единицу.

На практике имеют значение два варианта. Для вольфрамовых-подшипниковых сплавов, таких как Hastelloy C-276, многие инженеры используют расширенную формулу PREN=%Cr + 3.3 × %Mo + 16 × %N + 1.65 × %W. И надо сказать прямо: PREN калибровался по нержавеющим сталям. Применительно к сплавам никеля в твердом-растворе он хорошо работает в качестве инструмента сравнительного ранжирования, но он не охватывает всего -, что наиболее важно, он игнорирует саму никелевую матрицу, которая гораздо более терпима к химическому составу кислых ямок, чем матрица железа. Поэтому никелевый сплав имеет тенденцию превосходить-свой PREN при работе с реальными хлоридами, а не уступать ему.

Что такое PREN Inconel 625?

Используя стандартную формулу пределов состава ASTM B443, PREN Inconel 625 составляет примерно 47–56 с типичным номинальным значением около 51. Это прочно ставит его в верхний ряд коммерчески доступных хлорид-стойких сплавов.

Инконель 625 соответствует требованиям ASTM B443 (пластина, лист, полоса) и B444/B446 (труба, пруток) со следующим контролирующим составом:

Тогда расчет становится простым, исходя из пределов спецификации:

Любому строгому обсуждению необходимы три честных условия. Во-первых, в стали 625 азот присутствует лишь в виде остаточного следа, поэтому он добавляет максимум долю балла - в отличие от супердуплексных сталей, где азот является преднамеренной легирующей добавкой, дающей несколько баллов PREN. Во-вторых, характерный элемент ниобия - 625 - вообще не учитывается в PREN, поскольку Nb не участвует в пассивной химии Cr-Mo пленки -, которую измеряет индекс; он обеспечивает жаро-стойкость и надежность сварных швов. В-третьих, 625 не содержит вольфрама, поэтому расширенная формула PREN (подшипник W-) возвращает то же значение. В любом разумном варианте формулы Inconel 625 находится примерно между 47 и 56, а «около 51» — единственное число, которое можно привести в оправдание.

Чем PREN Inconel 625 отличается от других коррозионно--стойких сплавов?

При PREN ≈ 51 Inconel 625 превосходит любую нержавеющую сталь -, включая супердуплекс 2507 - и почти все распространенные никелевые сплавы. Только марки с высоким содержанием молибдена- и вольфрама-, такие как Hastelloy C-276, имеют более высокий рейтинг.

*Монель 400заслуживает сноски, потому что его номер вводит в заблуждение: поскольку это медно-никелевый сплав, практически не содержащий хрома и молибдена, его PREN близок к нулю, однако он превосходно справляется с пропусканием морской воды через другой защитный механизм. Однако в застойной морской воде Монель 400 склонен к образованию ямок, поэтому его не рекомендуется использовать в условиях щелей и с медленным-потоком. PREN оценивает стойкость к точечному-инициированию в семействе сплавов Cr–Mo с пассивными пленками-; всегда читайте это вместе с собственными коррозионными свойствами сплава.

Сравнение также занижает 625 в одном аспекте, который стоит упомянуть: поскольку PREN был откалиброван по сплавам на основе железа-, он не может учитывать никелевую матрицу 625, составляющую ~58–61%, которая противостоит кислому химическому составу ямок, способствующему распространению ямок в нержавеющих сталях. По опыту эксплуатации Inconel 625 в природной морской воде ведет себя даже лучше, чем его PREN. Преимущество, скажем, над 2507 позволяет предположить -, особенно когда хлориды сочетаются с H₂S, CO₂ или при повышенной температуре при эксплуатации нефтяных месторождений.

Какие пороговые значения PREN должны использовать инженеры при работе с морской водой?

В морской и морской технике используются следующие рабочие правила: PREN ниже ~32 не подходит для стоячей морской воды; PREN Не менее 40 – это общепринятый порог надежной устойчивости к точечной коррозии в морской воде-температуры окружающей среды, включая щелевые соединения; и PREN, больше или равное 45, обеспечивает запас при повышенной-температуре или более высокой- нагрузке по хлору. Inconel 625 с коэффициентом ≈51 закрывает все пороги, оставляя свободное место.

Эти пороговые значения представляют собой практические правила, основанные на десятилетиях испытаний на воздействие морской воды и опыт эксплуатации на море, а не гарантии. При правильном использовании они делят палитру сплава на четкие полосы:

• Ниже 32:316L (PREN ≈ 24) полностью не выдерживает этого испытания - из-за хорошо задокументированного-изъязвления в окружающей морской воде его применение ограничивается атмосферными условиями или полностью осушенным морским оборудованием.
• 32–40: 317L, 904L и дуплекс 2205 (PREN 33–36) выдерживают воздействие гладкой окружающей морской воды, но остаются уязвимыми в щелях, сварных швах и теплых местах.
• 40–45: супердуплекс 2507 и супераустенитные материалы (PREN ~40–45) являются стандартным экономичным выбором для клапанов, трубопроводов и крепежных изделий для морской воды, в которых контролируются щели.
• Выше 45:Инконель 625 (≈51) выбирается в тех случаях, когда необходимо полностью устранить точечную коррозию, когда невозможно избежать трещин и повышенной температуры или когда хлориды сосуществуют с кислым газом (H₂S).

Строгая спецификация никогда не останавливается на пороге. Температура, концентрация хлоридов, pH, скорость потока, геометрия щели, качество сварного шва и коррозия под микробиологическим воздействием (MIC) — все это смещает реальную границу. Для проектных-критических условий правильной практикой является проверка фактической формы продукта путем испытания - погружения ASTM G48 или электрохимического испытания CPT ASTM G150 - на материале, полученном с завода-производителя, с критериями приемки, записанными в заказе на поставку. Именно так JN Alloy поставляет сплав 625 для подводных и химических работ: сертифицирован по спецификациям ASTM/ASME, с соответствием G48/G150 и NACE MR0175, документально подтвержденным при отгрузке.

Какова критическая питтинговая температура (CPT) Inconel 625?

Опубликованные значения CPT для Inconel 625 составляют около 90–110 градусов в зависимости от метода испытаний и формы продукта. - настолько выше диапазона 0–40 градусов для естественной морской воды, что образование ямок на гладких поверхностях 625 в морской воде не является реалистичной проблемой проектирования.

Критическая температура питтинга — это самая низкая температура, при которой на металлической поверхности возникают устойчивые питтинги при определенных условиях испытания. Выше CPT становится возможным питтинг; ниже него сплав репассивируется быстрее, чем ямка успевает стабилизироваться. Доминируют два метода: ASTM G48 (погружение в подкисленный 6% раствор хлорного железа, агрессивный скрининговый тест) и ASTM G150 (электрохимический, который дает точное, воспроизводимое число). Типичные сообщаемые значения сравниваются следующим образом:

Точные значения варьируются в зависимости от качества поверхности, формы продукта и лаборатории, поэтому воспринимайте их как инженерные диапазоны, а не как константы. Выводы проекта не меняются: природная морская вода - даже тропическая сточная вода при температуре 35–40 градусов - находится на 50–70 градусов ниже порога инициирования ямы 625-. Более полезным числом для проектировщиков является критическая температура щели (CCT), которая всегда ниже, чем CPT, поскольку химический состав экранированных щелей более агрессивен, чем гладкая поверхность. Опубликованные значения CCT для 625 в кластере испытаний хлорида железа примерно на 25–40 градусов ниже его CPT, т. е. в диапазоне ~ 55–75 градусов -, все еще значительно выше температур морской воды, но причина, по которой контроль щелей имеет значение при работе с горячими хлоридами.

Каковы практические пределы применения Inconel 625 в морской воде и хлоридной среде?

Во всем диапазоне естественной морской воды (0–40 градусов) Inconel 625 не имеет практического предела точечной коррозии. Его реальные ограничения проявляются в трех местах: узкие щели при работе с горячими хлоридами при температуре выше 60–70 градусов, горячие концентрированные рассолы с низким -pH, где сплавы класса C-276 являются правильным выбором, и сварные соединения, где микросегрегация молибдена или фаза Лавеса могут локально снизить сопротивление.

С учетом того, как их будет использовать инженер, ограничения таковы:

1. Питтинг - не имеет практических ограничений:Возникновение ямок на гладких, правильно отожженных поверхностях 625 не является вероятным видом разрушения в естественной морской воде при любой температуре, которой достигает океан. Уверенность в дизайне здесь фактически абсолютна.
2. Щелевая коррозия - реальный предел:щели под прокладками, поверхности фланцев, отложения и загрязнения являются ограничивающей геометрией. В горячих технологических потоках, содержащих-хлориды (не в окружающей морской воде), коррозия становится возможной при температуре примерно 60–70 градусов; укажите герметичность швов-и гладкую поверхность.
3. Сварные швы - управляемы:В металле сварного шва может выделяться молибден и образовываться фаза Лавеса, богатая Nb-, что локально снижает стойкость к точечной коррозии. Квалифицированные процедуры сварки (с присадкой 625 или 625), контролируемое тепловложение и отжиг на раствор после-сварки, где это практически возможно, для восстановления запаса.
4. Пределы химии:горячие концентрированные рассолы с низким pH выше ~100 градусов - кислотные-скрубберы с хлоридами, некоторые растворы ДДГ - относятся к территории C-276/C-22; 625 — это хорошо, но не оптимально.
5. Экономика - честный предел:625 имеет более высокую стоимость по сравнению с супердуплексным режимом. Там, где окружающая морская вода, контролируемые трещины и отсутствие кислой среды

если применить, 2507 часто выигрывает в экономическом деле; 625 выигрывает, когда в одном сплаве требуется сочетание высочайшего-уровня стойкости к хлоридам, прочности, допусков к H₂S и возможности наплавки-наплавки.

SCC - — преимущество, а не ограничение:625 по существу невосприимчив к хлоридному растрескиванию под напряжением-коррозионным растрескиванием (Cl-SCC), которое приводит к растрескиванию аустенитных нержавеющих сталей при температуре выше ~50–60 градусов, что является решающим преимуществом в горячих парах хлоридов и в зонах брызг.

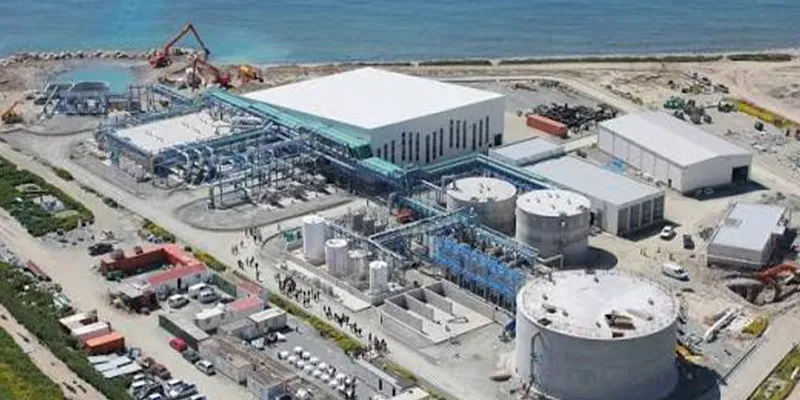

Где Inconel 625 на самом деле используется в морской воде и на судах?

Инконель 625 — это «рабочая лошадка» везде, где устойчивость к хлоридной коррозии и высокая прочность должны сосуществовать: подводное нефтегазовое оборудование, наплавка на стояках и компонентах трубопроводов, валы и рабочие колеса насосов морской воды, теплообменники- и компоненты отделки клапанов, а также морские крепежные детали и тросовое оборудование.

Подводная нефть и газ:Наплавка из стали 625 на соединениях райзеров из углеродистой-стали, катушках выкидных трубопроводов и подводных клапанах сочетает в себе коррозионно--стойкую облицовку и экономичность конструкционной стали - — это самый крупный вариант использования этого сплава в морских судах. Свариваемость сама по себе является суперспособностью 625: это идеальный вариант-присадочного металла (ERNiCrMo-3) для сварки 625, C-276, 825 и разнородных соединений.

Насосы и валы для морской воды:насосы для подъема морской воды, нагнетательные насосы и валы используют сочетание устойчивости 625 к хлоридам, устойчивости к кавитации и высокой прочности вала (отожженный UTS примерно 830–1000 МПа, что значительно выше C-276).

Кислые + хлоридные скважины:В NACE MR0175/ISO 15156 указано 625 для кислой среды, поэтому это выбор по умолчанию, когда пластовые хлориды, H₂S и CO₂ встречаются вместе - — комбинация, которая дисквалифицирует большинство нержавеющих сталей.

Судовые выхлопные газы и скрубберы:сильфоны, компоненты выхлопных газов и внутренние детали скруббера в горячих потоках газа, -содержащих хлориды, где Cl-SCC исключает нержавеющую сталь серии 300.

Опреснение и ДДГ:высокотемпературные секции-систем термического опреснения и сероочистки дымовых газов (ДДГ), а также компоненты теплообменников, охлаждаемых морской водой-на химических заводах и заводах по производству СПГ.

Какие стандарты и испытания регулируют использование Inconel 625 в работе с хлоридами?

Химический состав и форма продукта соответствуют стандарту ASTM B443 (пластина/лист/полоса), B444 (труба) и B446 (пруток), а также эквивалентам ASME SB для нормирования; характеристики содержания хлоридов подтверждены испытаниями ASTM G48 и ASTM G150; кислый сервис регулируется NACE MR0175/ISO 15156; а выбор морских материалов руководствуется стандартом ISO 21457.

Передовая практика закупок: требуйте сертификаты заводских испытаний с указанием фактических значений Cr и Mo (чтобы можно было проверить поставленный PREN на основании сертификата), а также G48, метод A при установленной температуре и соответствие NACE MR0175, где это применимо. PREN, рассчитанный на основе фактического сертифицированного химического состава -, а не диапазона спецификаций -, — это число, которое должно содержать ваш файл контроля качества.

Inconel 625 против альтернатив: какой выбрать хлорид?

Выбирайте Inconel 625, если вам нужна высочайшая-стойкость к хлоридам в сочетании с высокой прочностью,-стойкостью в кислых средах и свариваемостью в качестве наполнителя или наплавки, и все это в одном сплаве. Выбирайте супердуплекс 2507, когда достаточны характеристики морской воды с контролируемыми щелями и преобладает стоимость. Выбирайте Hastelloy C-276 для горячих концентрированных хлоридных рассолов с низким pH.

Одно заключительное предостережение для составителя спецификации: никогда не сравнивайте сплавы только на PREN по семействам сплавов, не прочитав сноски. PREN ранжирует сопротивление инициации; он не учитывает никелевую матрицу, геометрию щели, состояние сварного шва или устойчивость к растрескиванию -, и это именно те размеры, по которым Inconel 625 обычно выигрывает в споре.

Часто задаваемые вопросы

Примерно 51 по номинальному химическому составу - и от 47 до 56 по полному диапазону составов ASTM B443 (PREN=%Cr + 3.3 × %Mo + 16 × %N, с типичным содержанием 21,5 % Cr и 9 % Mo).

Достаточно ли PREN 51 для морской воды?

Да, с большим отрывом. Широко используемый порог приемлемости для надежной работы с морской водой-при температуре окружающей среды, включая щели, составляет PREN, превышающий или равный 40; Inconel 625 опережает его примерно на 11 пунктов.

Почему ниобий не включен в расчет PREN?

Ниобий не участвует в химии хромомолибденовой пассивной-пленки, которую измеряет PREN. В 625 он добавлен для усиления-твердого раствора и свариваемости, а не для устойчивости к точечной коррозии.

Может ли Inconel 625 попасть в морскую воду?

На гладких, правильно отожженных поверхностях при естественной температуре морской воды (0–40 градусов) образование ямок не является реалистичным видом разрушения. Атака становится возможной только в узких щелях при работе с горячими хлоридами, обычно при температуре выше 60–70 градусов.

Какова критическая температура питтинговой коррозии (CPT) Inconel 625?

Опубликованные значения группируются в пределах 90–110 градусов в зависимости от метода испытаний (электрохимические значения ASTM G150 обычно составляют ~100 градусов или выше; значения погружения ASTM G48 примерно 85–100 градусов) - намного выше температуры морской воды.

Чем Inconel 625 отличается от 316L в морской воде?

316L (PREN ≈ 24, CPT ≈ 15–30 градусов) разрушается из-за перфорации в окружающей морской воде; Inconel 625 (PREN ≈ 51, CPT ≈ 100 градусов) эффективно устойчив в том же диапазоне. Они не взаимозаменяемы при морском погружении.

Inconel 625 или Hastelloy C-276 для работы с хлоридами – что лучше?

Оба относятся к высшему-уровню. C-276 (PREN ≈ 68–74 с вольфрамом) лучше всего подходит для горячих концентрированных хлоридных рассолов с низким pH; 625 обеспечивает более высокую прочность, является стандартным сплавом для наплавки/наплавки сварных швов и более экономичен там, где его сопротивление достаточно.

Является ли Монель 400 лучше, чем Инконель 625, в морской воде?

Нет, - просто другой. Монель 400 превосходно работает в быстрой-морской воде, проходящей через механизм из медного-сплава, но, как известно, образует ямки в застойной морской воде и имеет почти-нулевой PREN. Inconel 625 устойчив к точечной коррозии как в текучих, так и в застойных условиях.

Снижает ли сварка стойкость к точечной коррозии Inconel 625?

В некоторой степени это может произойти за счет микросегрегации молибдена и образования фазы Лавеса- в металле сварного шва. Квалифицированные процедуры с использованием соответствующего наполнителя ERNiCrMo-3, контролируемого тепловложения и отжига в растворе, где это практически возможно, позволяют свести потери к минимуму.

Какую концентрацию хлоридов переносит Inconel 625?

Природная морская вода (~ 19 000–20 000 мг/л хлоридов) неограниченно долго при температуре окружающей среды и концентрированные рассолы при умеренных температурах. Практические пределы устанавливаются температурой, pH и геометрией щели, а не самой концентрацией хлоридов.

Устойчив ли Inconel 625 к хлоридному коррозионному растрескиванию под напряжением?

Да. Его -богатая никелем,-центрированная-кубическая матрица по существу невосприимчива к трансгранулярному хлоридному SCC, который растрескивает аустенитные нержавеющие стали при температуре примерно 50–60 градусов -, что является решающим преимуществом в горячих парах хлоридов и в зонах брызг.

Предсказывает ли PREN щелевую коррозию?

Не напрямую. Щелевая коррозия начинается при более низких температурах, чем точечная коррозия; Вместо этого используйте критическую температуру щели (CCT). Для 625 опубликованные значения CCT примерно на 25–40 градусов ниже его CPT, т.е. примерно на 55–75 градусов при испытаниях на хлорид железа.

Какова максимальная температура морской воды для Inconel 625?

Практически не существует предела питтинговой коррозии при естественной температуре морской воды (даже 40-градусная тропическая вода примерно на 60 градусов ниже 625 CPT). Для горячих технологических потоков хлоридов следует предусмотреть защиту от трещин при температуре выше 60–70 градусов.

Требует ли Inconel 625 катодной защиты в морской воде?

Не из-за собственной устойчивости к точечной коррозии. Катодная защита иногда применяется по всей системе-или для защиты связанной углеродистой стали, но для оборудования 625 она не требуется, чтобы противостоять морской воде.

Как рассчитывается PREN для дуплексных и супераустенитных нержавеющих сталей?

С той же формулой - %Cr + 3.3 × %Mo + 16 × %N -, но азот является преднамеренной легирующей добавкой в ​​этих марках (например, ~0,28% N в 2507 добавляет более 4 баллов PREN), тогда как в 625 это незначительный след.

Какое испытание подтверждает устойчивость к точечной коррозии от хлоридов - ASTM G48 или ASTM G150?

G48 (погружение в хлорид железа) — быстрый отбор и приемочное испытание; G150 (электрохимический) обеспечивает точную критическую температуру питтинговой коррозии, используемую для расчетных запасов. В строгих спецификациях используются оба.

Соответствует ли Inconel 625 требованиям NACE MR0175 для эксплуатации в кислых средах?

Да - Инконель 625 внесен в список NACE MR0175/ISO 15156 для использования в средах, содержащих H₂S- (при соответствующих условиях использования), поэтому он доминирует в подводном оборудовании, где сосуществуют хлориды и сернистый газ.
